介孔二氧化硅/PLGA载药微球定制，粒径、孔径与载药参数可调

Sur-Release公司，通过“介孔储载＋PLGA包埋”构建多级载荷结构，可围绕微球粒径、介孔孔径、PLGA比例、载荷量及释放周期进行参数调控，并提供SEM/TEM、粒径分布、载荷效率及体外释放曲线等表征，适用于缓释递送与复合载体研究。

相关产品推荐

图1｜介孔二氧化硅/PLGA载药微球定制，粒径、孔径与载药参数可调

单纯PLGA微球在载药上面临几个现实瓶颈：亲水性小分子包封率偏低、初期突释难以规避、不同性质分子（如蛋白与疏水药物）的共同包载往往相互掣肘。介孔二氧化硅纳米粒（MSN）凭借高比表面积、可调孔径和孔道储载能力，恰好补上这一短板。将MSN嵌入PLGA微球，本质上是让“孔道储载”与“聚合物包覆”各司其职，形成多级结构，从而拓展载药类型与释放调控的空间。

从单一载体到MSN/PLGA复合微球

多级载药结构设计

一级载药（MSN孔道内负载）。目标分子通过吸附或浸渍进入介孔孔道，孔壁的硅羟基可与药物形成氢键或静电相互作用。这一层级适合负载需要“锚定”以防止过早泄漏的分子，如小分子化疗药、siRNA或带电荷的蛋白。

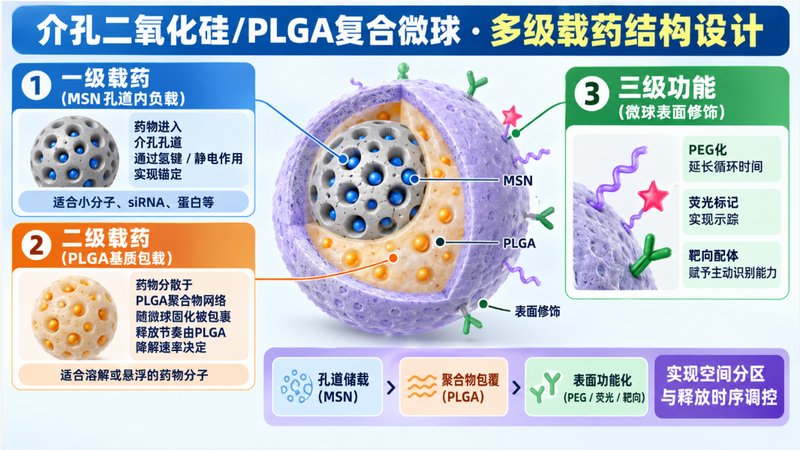

复合微球的核心价值不在于“把MSN塞进PLGA”，而在于药物被放置在哪个层级、以什么机制释放。典型的多级载药架构包含三个功能层：

三级功能（微球表面修饰）。微球外层可进一步进行PEG化以延长循环时间、偶联荧光分子实现示踪、或接枝靶向配体赋予主动识别能力。

二级载药（PLGA基质包载）。另一类分子分散于PLGA聚合物网络中，或溶解、或悬浮于油相后随微球固化被包裹。PLGA的降解速率直接决定这一层级药物的释放节奏。

这套“孔道储载—聚合物包覆—表面功能化”的层级关系，使一个微球同时具备空间分区和释放时序调控的可能。多腔室、核壳及层级介孔结构本身也是MSN多功能递送体系的重要设计方向。

介孔二氧化硅部分怎么定制

✦ 2. 孔径调控：孔径可根据负载分子的尺寸设计。小分子通常可选择2–4nm孔道；蛋白、核酸等尺寸较大的分子可采用扩孔型介孔二氧化硅。

✦ 1. 粒径定制：根据复合微球尺寸及包覆需求调节MSN粒径，可选择约50nm至微米级规格。纳米级MSN更适合在PLGA微球内部均匀分散。

✦ 4. 表面官能化：可进行NH₂、COOH等表面修饰。NH₂修饰可增强与部分带负电分子的相互作用；COOH则方便进一步进行偶联和功能化改性。

✦ 3. 孔容与比表面积调节：通过调整介孔结构、孔容及比表面积，控制载荷空间，为不同载药量需求提供匹配的MSN材料。

✦ 5. 规格组合定制：可根据实验方案组合粒径、孔径、表面基团及载荷需求，例如50nm粒径搭配2–3nm或6–8nm孔径，也可设计微米级、大孔径MSN，用于后续PLGA复合微球构建。

✦ 定制项目 ｜ 可调参数 ｜ 主要作用

✦ PLGA分子量 ｜ 低、中、高分子量可选 ｜ 调节材料降解周期、微球机械强度及释放速度

✦ LA/GA比例 ｜50:50、75:25、85:15等 ｜ 改变PLGA水解降解速率，调控载荷释放周期

✦ 微球粒径 ｜ 数十至数百μm可调 ｜ 影响比表面积、载荷分布及初期释放行为

✦ MSN/PLGA比例 ｜ 按质量比设计 ｜ 调节介孔二氧化硅在PLGA中的分布及复合结构

✦ 乳化溶剂挥发法 ｜ 乳化条件、搅拌速度等可调 ｜ 适合常规MSN/PLGA复合微球制备

✦ W/O/W复乳法 ｜ 内外水相、乳化比例可调 ｜ 更适合水溶性分子及亲水载荷的包埋

✦ 微流控制备 ｜ 流速、相比、通道条件可调 ｜ 获得粒径均一、单分散性较高的微球，有利于提高批次重现性

PLGA微球部分怎么定制

多级载药与分阶段释放设计

孔道—药物相互作用强度： 通过表面官能团调控药物从MSN孔道中脱附的难易程度，决定“一级释放”的起始时间与速率。

复合微球的释放设计不应停留在“缓释”二字，而应落到具体的释放阶段划分。通过调节以下几个变量，可以设计出差异化的释放曲线：

PLGA降解速率： 通过LA/GA比例和分子量选择，控制聚合物骨架的塌陷时间点，从而决定“二级释放”何时启动。

MSN在PLGA中的分布状态： 均匀分散与局部聚集会产生不同的扩散路径。

研究证据支持这一思路的可行性。PLGA包覆介孔二氧化硅的磁功能化微球实现了初期突释的降低和持续20天的释放阶段。后续微流控制备的PLGA/MSN复合微球进一步展示了超过40天的线性释放，且初期突释几乎被消除，释放机制符合Higuchi扩散模型。这些结果说明，MSN与PLGA的组合确实能把“短期孔道释放”与“长期聚合物降解释放”整合到同一个微球中。

微球内部结构： 核壳结构、多腔室结构或均相分散结构，各自对应不同的释放曲线形态。

✦ 定制方向 ｜ 可定制内容 ｜ 适用设计

✦ MSN制备 ｜ 粒径、孔径、孔容、比表面积调控 ｜ 匹配不同尺寸目标分子的负载

✦ 孔道功能化 ｜NH₂、COOH等官能团修饰 ｜ 调节孔壁与载荷之间的相互作用

✦ 目标分子负载 ｜ 亲水、疏水及不同电荷分子 ｜ 根据分子性质选择孔道或聚合物层负载

✦ PLGA复合包封 ｜MSN与PLGA比例、包封方式优化 ｜ 构建MSN/PLGA复合微球

✦ 微球粒径调节 ｜ 数十至数百μm范围按需设计 ｜ 满足不同释放及实验研究需求

✦ 表面功能修饰 ｜PEG化、功能基团及配体修饰 ｜ 改善分散性并预留后续偶联位点

✦ 中空结构定制 ｜ 中空介孔二氧化硅、PLGA中空微球 ｜ 构建更大的内部载荷空间

✦ 多级壳层设计 ｜ 核壳、多层包覆、中空多级结构 ｜ 实现不同分子的分区负载

✦ 复合体系定制 ｜PLGA SiO₂、PEG PLGA SiO₂等 ｜ 根据课题需求调整材料组合

✦ 多级载药设计 ｜ 单载、双载、多载及分层负载 ｜ 按亲水/疏水、分子大小、电荷差异设计载药层级

Sur-Release公司

检测与表征

✦ 2. MSN结构确认采用TEM观察介孔二氧化硅的形貌与孔道结构，同时分析MSN在PLGA基质中的分布情况。

✦ 1. 微球形貌与粒径采用SEM观察PLGA复合微球的整体形貌、表面结构及粒径分布，判断微球成型与均一性。

✦ 4. 载药量与包封率针对不同载药层级分别测定载药量与包封率，用于评价MSN孔道负载和PLGA包封效果。

✦ 3. 粒径与介孔参数DLS用于检测MSN的水合粒径及分散性；BET用于分析比表面积、孔容及介孔孔径等参数。

✦ 6. 复合结构验证如需确认MSN进入PLGA微球内部，可增加微球截面SEM/TEM或荧光共定位检测，区分内部包覆与表面吸附。

✦ 5. 体外释放测试设置不同时间点检测目标分子的累计释放量，绘制释放曲线，评价多级载药体系的释放特征。

定制案例

结构方案：氨基化MSN（粒径~200nm，孔径3nm）负载药物A → MSN-A分散于PLGA二氯甲烷溶液中（PLGA 75:25，分子量~50 kDa）→ 微流控制备复合微球，药物B溶于油相共包载。

客户需求：双载药复合微球，MSN孔道负载小分子化疗药A，PLGA基质包载疏水药物B，期望实现A的缓慢释放与B的持续释放。

关键参数：微球目标粒径80–100 μm，MSN/PLGA质量比约10%，药物A/B理论载药量分别设定。

制备路线：MSN浸渍法负载A → 油水微流控芯片制备W/O/W液滴 → 溶剂挥发固化 → 收集洗涤冻干。

释放结果（预期）：药物A呈现从孔道扩散控制的初期缓释后进入平台期，药物B随PLGA降解呈现第二阶段持续释放，整体曲线呈双阶段特征。

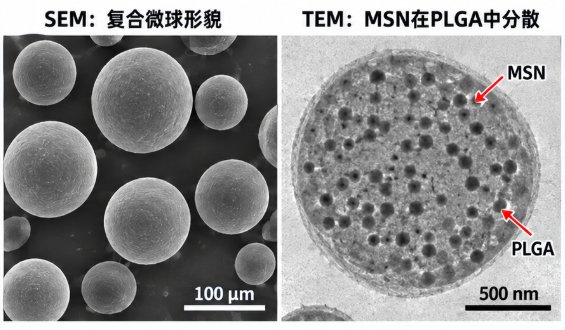

表征结果（预期）：SEM显示微球球形度良好，TEM证实MSN均匀分散于PLGA基质中，BET验证MSN孔结构在复合后保持。

✦ 参数 ｜ 可调范围/选项

✦ MSN粒径 ｜50nm – 2 μm

✦ 介孔孔径 ｜2–12nm

✦ 表面官能团 ｜NH₂ / COOH / PEG / 荧光标记

✦ PLGA类型 ｜LA/GA比50:50 – 85:15，分子量可调

✦ 复合微球粒径 ｜10–200 μm（微流控可达窄分布）

✦ MSN/PLGA比例 ｜ 按载药需求调节

✦ 载药方式 ｜ 单载 / 双载 / 多级载药

✦ 制备路线 ｜ 乳化挥发 / 复乳 / 微流控

✦ 表面修饰 ｜PEG化 / 荧光 / 靶向配体

✦ 成品形式 ｜ 冻干粉 / 分散液

✦ 检测项目 ｜SEM/TEM / DLS / BET / 载药量 / 体外释放

定制参数表

✦ 产品名称 ｜ 简要特点

✦ MSN/PLGA复合微球 ｜ 基础型介孔硅嵌入PLGA微球

✦ 中空MSN/PLGA复合微球 ｜ 中空介孔结构，提高内部负载空间

✦ SBA-15/PLGA复合微球 ｜ 有序介孔硅与PLGA复合，适合缓释研究

✦ MCM-41/PLGA复合微球 ｜ 孔径均一，可进行孔道负载

✦ NH₂-MSN/PLGA复合微球 ｜ 氨基功能化介孔硅，方便进一步偶联

✦ COOH-MSN/PLGA复合微球 ｜ 羧基修饰，可用于功能分子连接

✦ PEG-MSN/PLGA复合微球 ｜PEG修饰，提高水相分散稳定性

✦ 荧光MSN/PLGA复合微球 ｜ 可选FITC、Cy5、Cy7等用于示踪

✦ 双荧光MSN/PLGA复合微球 ｜MSN与PLGA分别标记，用于共定位研究

✦ 磁性Fe₃O₄@MSN/PLGA微球 ｜ 引入磁性组分，构建复合功能微球

✦ pH响应MSN/PLGA复合微球 ｜ 增加微环境响应释放设计

✦ MSN@PLGA核壳复合微球 ｜ 调整内外层结构，实现分级释放

✦ 双载荷MSN/PLGA复合微球 ｜MSN孔道与PLGA基质分别负载目标分子

✦ 多级缓释MSN/PLGA复合微球 ｜ 利用“孔道释放＋聚合物降解”调节释放过程

✦ 微流控制备MSN/PLGA复合微球 ｜ 侧重粒径均一性及批次重复性

其中，SBA-15/PLGA、MSN/PLGA多级缓释、双载荷MSN/PLGA、荧光示踪MSN/PLGA比较适合放在定制文章末尾作为关联产品。已有研究也报道了SBA-15负载后再包封于PLGA形成复合微球，以及利用微流控制备PLGA-MSN复合微球来调节释放行为。仅供科研用途，不用于人体或临床诊断。

复合微球的结构设计逻辑应始于终点：先明确目标分子的性质、期望的释放周期、微球尺寸要求以及最终应用场景，再反向选择MSN规格、PLGA类型、载药层级分配和制备路线。这种“从需求反推结构”的方式，比先做微球再想载药更具可重复性。
