纳米银脂质体如何选？Sur-Release生物技术服务复合颗粒定制方案解析

纳米银（AgNPs）具有良好的抗菌和光学性能，但裸纳米银在生物介质中容易出现团聚、蛋白吸附、快速清除及银离子突释等问题，影响颗粒稳定性和后续实验应用。

脂质体包覆可利用磷脂双分子层对纳米银进行保护，减少颗粒直接接触与聚集，同时改善其在水相及生物介质中的分散稳定性，并调节银离子释放行为。Sur-Release公司，根据实验需求调整磷脂组成、胆固醇比例、表面电荷、PEG修饰及包覆工艺，并对粒径、PDI、Zeta电位、包覆效果及稳定性进行表征，为后续细胞、递送及功能研究提供适配的复合纳米材料。

图1｜纳米银脂质体如何选？Sur-Release公司复合颗粒定制方案解析

◆ 一、脂质膜层设计：从基础磷脂到功能化修饰

脂质体的膜层组成是决定复合颗粒分散稳定性的第一道关卡。

基础膜材选择：常用的磷脂包括DSPC（二硬脂酰磷脂酰胆碱）、DPPC（二棕榈酰磷脂酰胆碱）、DOPC（二油酰磷脂酰胆碱）和DOPE（二油酰磷脂酰乙醇胺）等。饱和磷脂如DSPC形成的膜层刚性较强，在储存中抗聚集能力更好；不饱和磷脂如DOPC流动性高，但氧化敏感性也相应增加。胆固醇的引入可以调节膜的刚性和通透性，通常与磷脂按一定摩尔比搭配使用。

PEG化修饰：这是提升分散稳定性的核心手段。在脂质膜中掺入DSPE-PEG（如DSPE-PEG2000），PEG链段在颗粒表面形成一层亲水“刷子”，通过空间位阻效应抑制颗粒间的近距离接触和聚集，同时显著降低血清蛋白的吸附和巨噬细胞的识别。对于需要在复杂生物介质中保持稳定的体系，PEG化几乎是标配。

功能化延伸：在基础包覆之上，Sur-Release公司可进一步通过DSPE-PEG的末端基团引入靶向或响应功能。PEG-NH₂、PEG-COOH、PEG-Mal等活性末端可以偶联抗体、多肽或小分子配体，实现RGD/cRGD介导的肿瘤靶向、Angiopep-2介导的脑靶向等。pH响应、ROS响应或GSH响应的脂质配方也可根据应用场景进行设计。

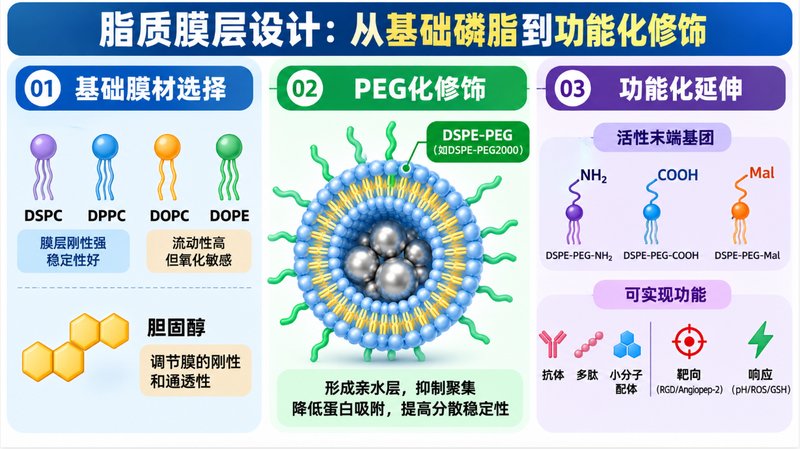

图2｜脂质膜层设计：从基础磷脂到功能化修饰

---

◆ 二、纳米银核心：表面性质决定包覆策略

粒径与表面调控：Sur-Release公司nm纳米银，支持水溶性、油溶性体系，并可根据实验需求调整表面配体与电荷性质。

亲水AgNPs：亲水性纳米银更适合包封于脂质体水相核心，有利于保持脂质膜结构完整，但实际包封率与粒径、配方及制备工艺有关。

疏水AgNPs：疏水配体修饰的纳米银可考虑嵌入脂质双层膜，有利于提高负载，但需要控制负载比例，减少对膜稳定性的影响。

定制方案：根据AgNPs的粒径、表面极性、配体、电荷及目标载量，进一步匹配磷脂组成、包覆方式与制备工艺，构建适合具体实验的脂质体包覆纳米银体系。

---

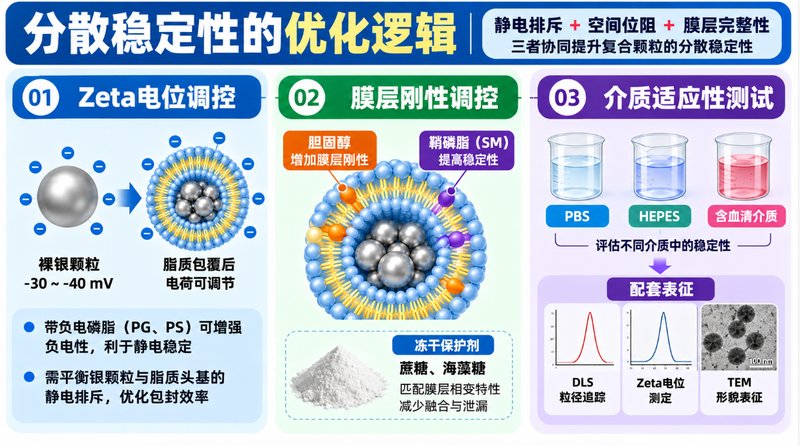

◆ 三、分散稳定性的优化逻辑

复合颗粒的分散稳定性不是单一因素决定的，而是静电排斥、空间位阻、膜层完整性三者协同的结果。

Zeta电位调控：裸银颗粒的Zeta电位通常在-30 mV至-40 mV区间，脂质包覆后表面电荷会发生改变。如果脂质膜中含有带负电的磷脂（如PG、PS），复合颗粒的负电性可能增强，有利于静电稳定；但如果银颗粒本身负电较强，与带负电的脂质头基之间的静电排斥反而可能降低包封效率。Sur-Release公司在配方设计中会通过调整脂质组成来平衡这一点。

膜层刚性调控：胆固醇和鞘磷脂（SM）的引入可以增加膜层的刚性，减少颗粒在储存或冻干过程中的融合与泄漏。对于需要冻干保存的样品，冻干保护剂（如蔗糖、海藻糖）的种类和浓度也需要匹配脂质膜的相变特性。

介质适应性测试：复合颗粒在PBS、HEPES等缓冲液中的短期稳定性，以及在含血清介质中的长期稳定性，是评估包覆质量的关键指标。Sur-Release公司可提供DLS粒径追踪、Zeta电位测定和TEM形貌表征等配套检测，帮助客户判断颗粒在不同介质中的行为。

---

◆ 四、包覆工艺：方法决定均一性与包封率

脂质体包载纳米银的制备方法直接影响颗粒的粒径分布、包封率和批次重复性。

薄膜水化法是最经典的方式：将磷脂与胆固醇溶于有机溶剂，减压蒸发形成薄膜，再加入含纳米银的水相进行水化。这种方法对疏水性或膜嵌入型银颗粒较为友好，但水化过程中的剪切力有限，可能需要后续的超声或挤出处理来降低粒径。

乙醇注入法：将脂质乙醇溶液快速注入含银颗粒的水相中，乙醇扩散引发脂质自组装。该方法操作相对温和，适合对剪切敏感的体系。

微流控制备：是近年来在均一性上表现突出的路径。通过精确控制两相流速比，脂质与银颗粒在微通道中混合，自组装过程更加可控，得到的复合颗粒粒径分布更窄，批次间差异更小。Sur-Release公司在脂质-无机杂化体系的微流控包覆方面具备定制能力，支持从毫克级到克级的交付规模。

对于需要较高包封率的场景，可考虑将银颗粒预先与脂质膜材共溶后再进行水化，或在脂质体形成后通过冻融循环促使银颗粒进入水核。但需要注意，反复冻融可能引起银颗粒的不可逆聚集，需要根据具体体系进行条件优化。

---

◆ 五、定制流程与交付形态

Sur-Release公司的脂质体包载纳米银定制服务通常遵循以下路径：客户提出核心需求（银颗粒粒径与表面性质、目标应用场景、所需功能化修饰）→ 双方确认脂质配方与制备方案 → 小试制备与表征 → 根据结果调整参数 → 放大交付。

交付形态可根据后续实验需求选择水相分散液或冻干粉。冻干粉便于运输和长期保存，复溶时建议使用无菌PBS或HEPES缓冲液，短时温和超声助散，避免反复冻融。产品随附DLS粒径与PDI数据，根据需求可附加TEM形貌图和Zeta电位报告。需要明确的是，该类复合颗粒属于科研级试剂，仅供实验研究使用，不可用于人体或临床诊断。

---

◆ 六、定制案例

案例一：肿瘤微环境响应型纳米银脂质体

项目背景：某高校课题组需要一种能在肿瘤弱酸性微环境中快速释放银离子的复合纳米体系，用于评估纳米银在肿瘤细胞中的抗菌与协同治疗潜力。核心难点在于：裸银颗粒在血液循环中易被清除，且银离子在正常组织中提前泄漏可能带来非预期毒性。

定制方案：采用薄膜水化法结合微流控挤出，以DSPC/胆固醇/DSPE-PEG2000为基础膜材，嵌入pH敏感脂质组分。银纳米银核心粒径控制在20nm，表面经柠檬酸根稳定后通过薄膜水化嵌入脂质双层。制备完成后粒径约110nm，PDI＜0.15，Zeta电位约-18 mV。在pH 7.4条件下银离子泄漏率＜8%（72 h），在pH 5.5条件下泄漏率提升至45%以上，实现微环境触发释放。配套提供DLS粒径追踪与TEM形貌表征报告。

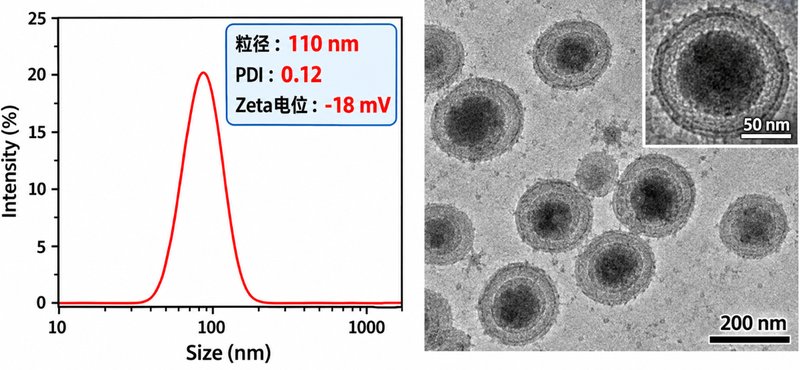

图4｜案例一：肿瘤微环境响应型纳米银脂质体

案例二：PEG化长循环纳米银脂质体用于抗菌研究

项目背景：某医药研发团队需要一种在含血清介质中能长时间保持分散稳定的纳米银脂质体，用于后续动物实验的抗菌效果评价。此前自制的裸银颗粒在血清中2小时内即出现明显聚集，无法满足静脉给药需求。

定制方案：以DSPC/胆固醇为膜骨架，引入DSPE-PEG2000实现PEG化长循环修饰。银纳米银选用10nm水溶性颗粒，包覆后复合粒径约95nm。在含50%胎牛血清的PBS中37°C孵育24小时，粒径变化＜10%，无肉眼可见聚集。Zeta电位约-12 mV，PEG链段的空间位阻效应有效抑制了血清蛋白介导的桥联聚集。交付形态为冻干粉，附冻干保护剂配方建议。

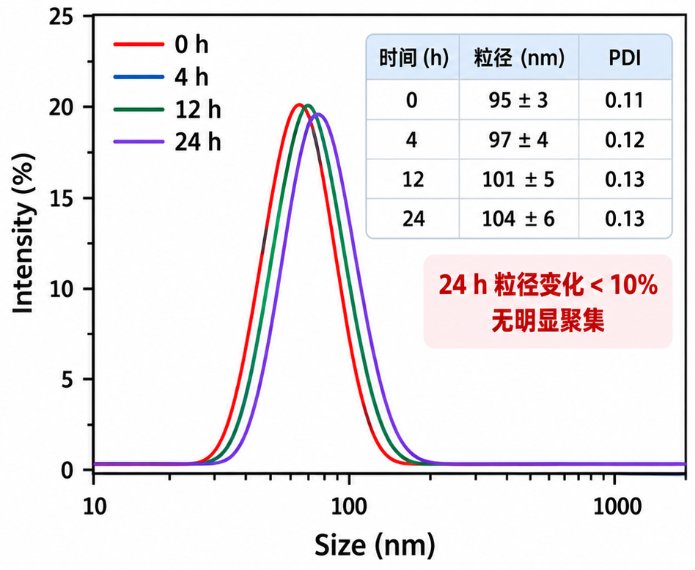

图5｜案例二：PEG化长循环纳米银脂质体用于抗菌研究

---

◆ 七、产品推荐

基于Sur-Release公司现有的产品线，以下纳米银及脂质体相关产品可作为脂质体包覆纳米银的核心原料或对照参考：

纳米银核心原料

✦ 1. 水溶性纳米银颗粒（10nm）

浓度：0.1mg/mL，分散于超纯水

粒径控制：9–11nm，单分散性好

适用场景：作为脂质体水核包裹或膜嵌入的核心原料，UV-Vis在400nm附近有特征SPR峰

规格：10mL起订

✦ 2. AgNPs 5nm（0.1mg/mL）

超小粒径，比表面积大，活性位点密集

适用于需要高抗菌活性或高催化活性的场景

合成采用NaBH₄快速还原，成核速度快，粒径均一

✦ 3. PEG修饰银纳米颗粒

粒径范围：15–150nm可定制

表面修饰：巯基、氨基、羧基、PEG、蛋白、抗体偶联均可提供

交付形态：分散液或冻干粉，附TEM与UV-Vis表征

✦ 4. 油溶性银纳米颗粒

粒径：数纳米至数十纳米

表面配体：油酸、硬脂酸等疏水配体

适用场景：需要将银颗粒嵌入脂质双层疏水区域的包覆策略，配体疏水性有利于膜层兼容

脂质体定制服务（包覆平台）

Sur-Release公司的无机纳米颗粒脂质体包覆定制服务支持多种核心材料的封装，包括银纳米颗粒、金纳米颗粒、Fe₃O₄、量子点等 。脂质组成可选DSPC、DPPC、DOPC、DOPE、DSPE-PEG等，包覆方式涵盖薄膜水化法、乙醇注入法、微流控制备，支持PEG化及靶向配体修饰 。该平台可直接用于纳米银的脂质膜包覆定制，与上述银颗粒原料配套使用。

对照参考产品

壳聚糖-纳米银复合材料（CTS-AgNP）

壳聚糖作为天然高分子稳定剂，通过氨基与羟基与AgNP表面相互作用防止团聚

可作为“非脂质包覆”体系的对照，用于评估脂质膜包覆在分散稳定性上的相对优势

PEG化空白脂质体（DSPE-PEG2000修饰）

作为包覆工艺的对照样品，用于验证膜层形成质量与PEG化效率
